如何给主板插线

365体育足球开户 http://www.gouwu172.com  阅览次数: 600次 12-28 20:11:10

标签:电脑基础知识,电脑基础知识入门,http://www.gouwu172.com 如何给主板插线,

作为一名新手,要真正从头组装好自己的电脑并不容易,也许你知道CPU应该插哪儿,内存应该插哪儿,但遇到一排排复杂跳线的时候(计算机爱好者,学习计算机基础,电脑入门,请到本站http://www.gouwu172.com,我站同时提供计算机基础知识教程,计算机基础知识试题供大家学习和使用),,很多新手都不知道如何下手。


点击浏览下一页

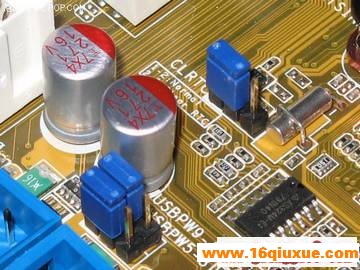

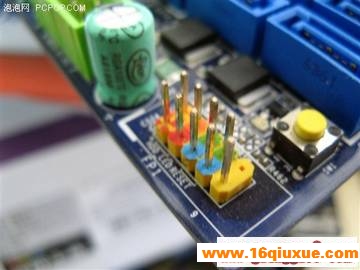

这个叫做真正的跳线

   首先我们来更正一个概念性的问题,实际上主板上那一排排需要连线的插针并不叫做“跳线”,因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针,上面有一个小小的“跳线冒”那种才应该叫做“跳线”,它能起到硬件改变设置、频率等的作用;而与机箱连线的那些插针根本起不到这个作用,所以真正意义上它们应该叫做面板连接插针,不过由于和“跳线”从外观上区别不大,所以我们也就经常管它们叫做“跳线”。


点击浏览下一页

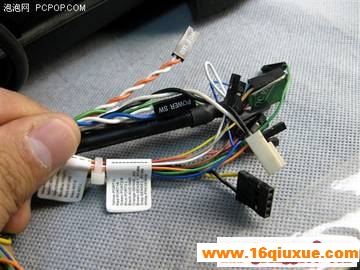

看完本文,连接这一大把的线都会变得非常轻松

    至于到底是谁第一次管面板连接插针叫做“跳线”的人,相信谁也确定不了。不过既然都这么叫了,大家也都习惯了,我们也就不追究这些,所以在本文里,我们姑且管面板连接插针叫做跳线吧。

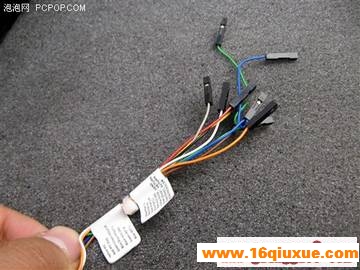

    为了更加方便理解,我们先从机箱里的连接线说起。一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注,但是怎么识别这些标注,这是我们要解决的第一个问题。实际上,这些线上的标注都是相关英文的缩写,并不难记。下面我们来一个一个的认识(每张图片下方是相关介绍)!


点击浏览下一页

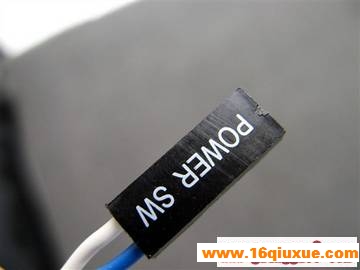

电源开关:POWER SW

英文全称:Power Swicth

可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能定义:机箱前面的开机按钮


点击浏览下一页

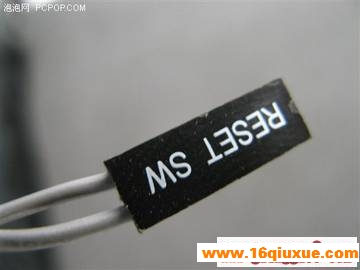

复位/重启开关:RESET SW

英文全称:Reset Swicth

可能用名:RESET、Reset Swicth、Reset Setup、RST等

功能定义:机箱前面的复位按钮


点击浏览下一页

电源指示灯:+/-

可能用名:POWER LED、PLED、PWR LED、SYS LED等


点击浏览下一页

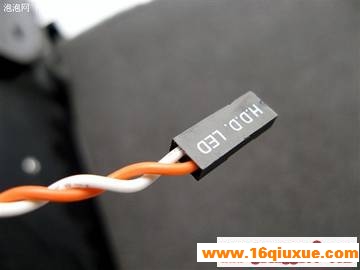

硬盘状态指示灯:HDD LED

英文全称:Hard disk drive light emitting diode

可能用名:HD LED


点击浏览下一页

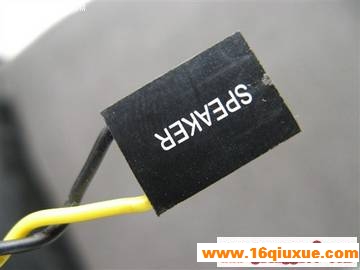

报警器:SPEAKER

可能用名:SPK

功能定义:主板工作异常报警器

点击浏览下一页

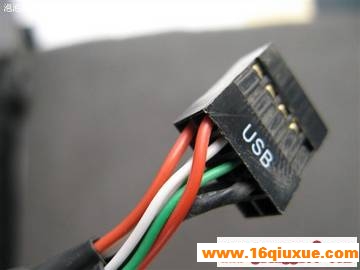

这个不用说,连接前置USB接口的,一般都是一个整体



点击浏览下一页

音频连接线:AUDIO

可能用名:FP AUDIO

功能定义:机箱前置音频

    看完以上简单的图文介绍以后,大家一定已经认识机箱上的这些连线的定义了,其实真的很简单,就是几个非常非常简单英文的缩写。下一页我们在来认识主板上的“跳线”。

    实际上,机箱上的线并不可怕,80%以上的初学者感觉最头疼的是主板上跳线的定义,但实际上真的那么可怕吗?答案是否定的!并且这其中还有很多的规律,就是因为这些规律,我们才能做到举一反三,无论什么品牌的主板都不用看说明书插好复杂的跳线。

● 哪儿是跳线的第一Pin?


点击浏览下一页

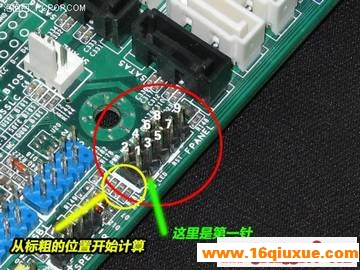

    要学会如何跳线,我们必须先了解跳线到底从哪儿开始数,这个其实很简单。在主板(任何板卡设备都一样)上,跳线的两端总是有一端会有较粗的印刷框,而跳线就应该从这里数。找到这个较粗的印刷框之后,就本着从左到右,从上至下的原则数就是了。如上图。

● 9Pin开关/复位/电源灯/硬盘灯定义


这款主板和上一张图的主板一样,都采用9Pin定义开关/复位/电源灯/硬盘灯


点击浏览下一页
    9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式,市场上70%以上的品牌都采用的是这种方式,慢慢的也就成了一种标准,特别是几大代工厂为通路厂商推出的主板,采用这种方式的更是高达90%以上。


点击浏览下一页

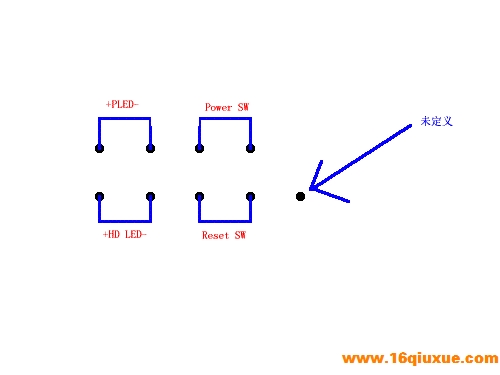

9针面板连接跳线示意图

    上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图,在这里需要注意的是其中的第9Pin并没有定义,所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以,很简单。其中,电源开关(Power SW)和复位开关(都是不分正负极的),而两个指示灯需要区分正负极,正极连在靠近第一针的方向(也就是有印刷粗线的方向)。


点击浏览下一页

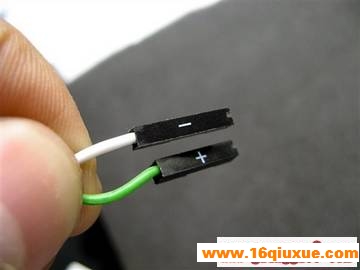

你能区分这根线的正负极了吗?

    还有一点差点忘了说,机箱上的线区分正负极也很简单,一般来说彩色的线是正极,而黑色/白色的线是负极(接地,有时候用GND表示)。
